アイワンボルトとは？>>

名古屋工業大学との産学共同研究で開発された、 『アイワンボルト（ワンサイドボルト）と筋交い工法』の耐震強度実験が、 2007年7月20日に名古屋工業大学内で行われました。
実験により、壁倍率2と認定されました。
この公開実験の様子はNHK、東海テレビ、CBC、メ～テレで紹介されました。
※2009年3月26日現在　壁倍率4.5 にまで改良されています。

特　徴

【アイワンボルト（ワンサイドボルト）】を基礎と梁に外壁側からアンカーし、それに筋交いを取り付けるだけで工事完了！
内外装の工事をする必要がない為、低価格（従来価格の半額～1/3を実現）で耐震工事ができます。
工期は外壁側からの作業で済むので2～3日から長くて一週間程度で終了します。
金具が外に見えてしまい、壁に穴を開けることになりますが、外観よりも地震対策をして、大切な命を守りましょう。

実験工程

1.住宅の外側から基礎と梁に穴を開ける。

2.住宅の外側から【アイワンボルト（ワンサイドボルト）】を差し込み、交差状に節交を取り付ける。

3.地震時に作用する力を想定し、壁に水平方向に荷重をかける。

実験結果
壁に水平方向に、倒壊被害に至るまで荷重をかけていった結果、壁倍率2と認定されました。 ※2009年3月26日現在　壁倍率4.5 にまで改良されています。

4. 実験後、【アイワンボルト（ワンサイドボルト）】は曲がり、変形しているが壁は倒壊していない。

施工例 (30坪前後の住宅で節交は7組位を想定しています)

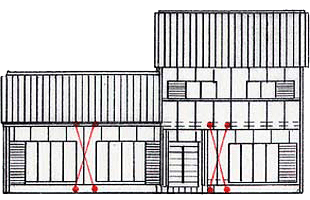

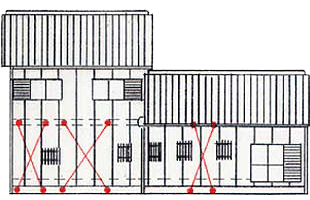

下図は、本耐震工事を45坪の木造住宅で行った場合の施工例になります。


西立面図	南立面図

東立面図	北立面図

※耐震補強工事は木造住宅の耐震性を高め、地震などの際に木造住宅の倒壊・破損を最小限に抑えることを目的とした
工事です。地震などの際に木造住宅が倒壊・破損しないことや、生命身体が守られることを保証するものではありません。
